以下是當前主流的 PCB Layout 設計工具分類及特點，結合最新行業動態和技術趨勢整理：

　　一、商用專業級工具

　　?Altium Designer?

　　?特點?：一體化設計環境，支持原理圖設計、高速布線、3D建模與實時碰撞檢測;2025 年新增 AI 布線功能，復雜電路布線效率提升40%

　　?適用場景?：消費電子、無人機等中小型項目，但年訂閱費約 2.5 萬元。

　　?Cadence Allegro?

　　?優勢?：高速信號處理能力突出，支持差分對長度公差控制至 ±0.001mm;在 5G 基站和服務器主板領域市占率達 68%。

　　?典型應用?：20000+ 元件的高復雜度設計(如芯片載板)。

　　?Mentor Xpedition?

　　?核心能力?：分模塊協同設計架構，支持超高層板(如 160 層衛星載荷板卡)。

　　?門檻?：學習曲線陡峭，需 3 個月以上專項培訓。

　　二、開源/低成本工具

　　?KiCad?

　　?亮點?：完全免費開源，2024 年 V6.0 新增 IBIS 仿真集成，元件庫超 50 萬種;2025 年全球下載量同比激增 300%。

　　?注意?：商用需關注 GPL 協議風險。

　　?Eagle (Autodesk)?

　　?定位?：輕量高效，87% 初創團隊首款產品選用;強化 3D 打印集成功能。

　　?DesignSpark?

　　?創新點?：在線全鏈路服務(原理圖→PCB→生產)，學生宿舍級設計效率提升 3 倍，日活用戶超 2 萬。

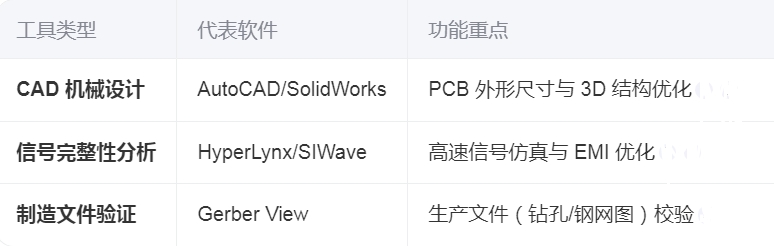

　　三、專項輔助工具

　　2025 年趨勢總結

　　?AI 集成?：Altium 等廠商將 AI 布線變為現實，減少人工干預。

　　?云端協同?：DesignSpark 等在線工具推動遠程協作常態化。

　　?國產替代?：華大九天等國內 EDA 工具在特定領域市占率逐步提升。

　　PCB Layout工程師需根據項目復雜性(如層數、信號速率)、團隊規模及預算綜合選擇，高速高密設計優先推薦 Allegro 或 Xpedition，教育及初創場景可選 KiCad/Eagle
